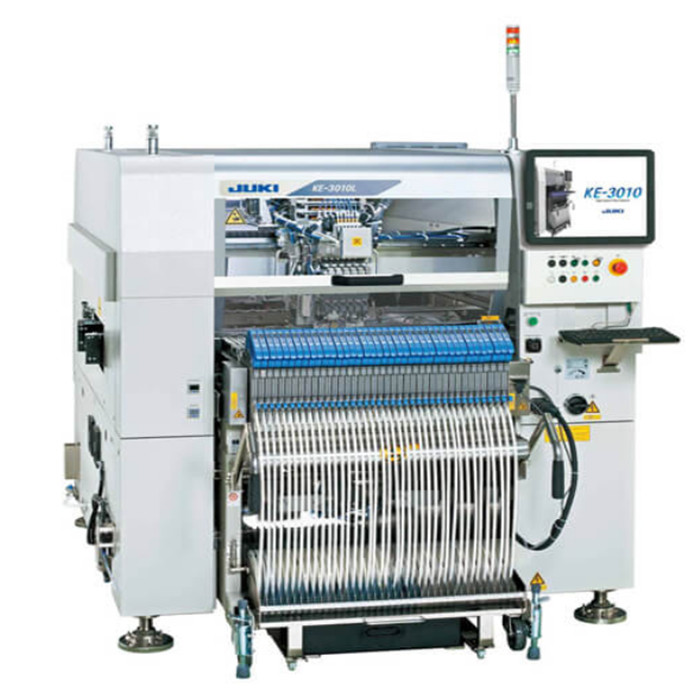

τσιπ Mounter Juki KE-3010 6 ακροφυσίων PWB 23500CPH SMT

Μέγεθος πινάκων

Μέγεθος Μ (330×250 χιλ.)

Μέγεθος Λ (410×360 χιλ.)

Λ-ευρύ μέγεθος (510×360 χιλ.) *1

XL μέγεθος (610×560 χιλ.)

Δυνατότητα εφαρμογής σε μακρύ PWB (μέγεθος Λ) *2

800×360mm

Δυνατότητα εφαρμογής σε μακρύ PWB (λ-ευρύ μέγεθος) *2

1,010×360mm

Δυνατότητα εφαρμογής σε μακρύ PWB (XL μέγεθος) *2

1,210×560mm

Συστατικό ύψος

6mm

12mm

Συστατικό μέγεθος

Αναγνώριση λέιζερ

0402(01005) ~33.5mm

Αναγνώριση όρασης

Τυποποιημένη κάμερα

3mm*3~33.5mm

Υψηλής ευκρίνειας κάμερα

1.0×0.5mm*4~20mm

Ταχύτητα τοποθέτησης

Τσιπ

Βέλτιστος

23,500CPH

IPC9850

18,500CPH

Ολοκληρωμένο κύκλωμα *5

9,000CPH *6

Ακρίβεια τοποθέτησης

Αναγνώριση λέιζερ

±0.05 χιλ. (±3)

Αναγνώριση όρασης

±0.04 χιλ.

Εισαγωγές τροφοδοτών

Max.160 σε περίπτωση ταινίας 8mm
(σε έναν ηλεκτρικό διπλό τροφοδότη ταινιών) *7

*1

Το λ-ευρύ μέγεθος είναι προαιρετικό

*2

Η δυνατότητα εφαρμογής σε μακρύ PWB είναι προαιρετική.

*3

Κατά τη χρησιμοποίηση MNVC. (επιλογή)

*4

KE-3010: Κατά τη χρησιμοποίηση και της υψηλής ευκρίνειας κάμερας και MNVC. (επιλογή)

*5

Αποτελεσματική διακριτικότητα: Η ταχύτητα τοποθέτησης ολοκληρωμένου κυκλώματος δείχνει μια κατ' εκτίμηση αξία αποκτηθείσα όταν τοποθετεί η μηχανή 36 QFP (100 καρφίτσες ή περισσότεροι) ή τα τμήματα BGA (256 σφαίρες ή περισσότεροι) στον πίνακα μεγέθους Π.Μ. (CPH=number των συστατικών που τοποθετούνται για μια ώρα)

*6

Κατ' εκτίμηση αξία κατά χρησιμοποιώντας MNVC και παίρνοντας τα συστατικά ταυτόχρονα με όλα τα ακροφύσια.
MNVC είναι επιλογή στα KE-3010.

*7

Κατά τη χρησιμοποίηση του ηλεκτρικού διπλού τροφοδότη EF08HD ταινιών.
