JUKI KE-3020V/3020VR smt επιλέγει και τοποθετεί τη μηχανή/την οδηγημένη επιλογή και τοποθετεί τη μηχανή/smd την επιλογή και τοποθετεί τη μηχανή
οδηγημένη μηχανή επιλογών και θέσεων Προδιαγραφή:
Μεγάλη γενικής χρήσης τοποθέτηση μηχανή KE-3020V/3020VR, γρηγορότερος, υψηλότερη ποιότητα, βελτιωμένη απόδοση παραγωγής, συνεχής βελτίωση των προϊόντων σειράς της KE, ώστε να επιτευχθούν μια εύκαμπτη μεγάλη ταχύτητα και μια υψηλής ποιότητας ηλεκτρική δομή γραμμών παραγωγής.
Τμήματα τσιπ: 20,900CPH πελεκήστε (αναγνώριση/καλύτερα όρος λέιζερ) το τσιπ 17,100CPH (αναγνώριση λέιζερ/βασισμένος σε IPC9850)
Τμήματα ολοκληρωμένου κυκλώματος: 9,470CPH (αναγνώριση εικόνας/χρησιμοποίηση MNVC)
τετραγωνικό στοιχείο 0402 (ίντσα 01005) chip~74mm, ή 50×150mm
KE-3020V: Τοποθέτηση επικεφαλής × 1 λέιζερ (6 ακροφύσια) + οπτική τοποθέτηση επικεφαλής × 1 υψηλής ανάλυσης (1 ακροφύσιο)
KE-3020VR: Επικεφαλής (6 ακροφύσια) + 1 κεφάλι τοποθέτησης ολοκληρωμένου κυκλώματος × 1 τοποθέτησης λέιζερ με FMLA (1 ακροφύσιο)
Υιοθετεί τον ηλεκτρικό double-track τροφοδότη, ο οποίος μπορεί να φορτώσει μέχρι 160 είδη συστατικών.
MNVC εγκαθίσταται ως πρότυπα
Αναγνώριση μεγάλης συνεχής εικόνας
Τμήματα μεγάλου ανεφοδιασμού παλετών (επιλογή)
Αντιστοιχία στο μακρύ υπόστρωμα μεγέθους (επιλογή)
Αντιστοιχία στη λαϊκή εφαρμογή (επιλογή)
Μέγεθος υποστρωμάτων:
Υπόστρωμα τύπων Μ (330mm×250mm)
Υπόστρωμα λ-τύπων (410mm×360mm)
Λ-ευρύ υπόστρωμα τύπων (510×360mm) *1
XL υπόστρωμα τύπων (610mm×560mm)
Μακρύ υπόστρωμα (L-shaped προδιαγραφή υποστρωμάτων) *2,800×360mm
Μακρύς πίνακας (λ-ευρεία προδιαγραφή πινάκων τύπων) *2 1,010×360mm
Μακρύ υπόστρωμα (XL προδιαγραφή υποστρωμάτων τύπων) *2, 1,210×560mm
Συστατικό ύψος: προδιαγραφές 12mm, προδιαγραφές 20mm, προδιαγραφές 25mm (XL προδιαγραφές υποστρωμάτων τύπων)
Συστατικό μέγεθος: η αναγνώριση λέιζερ, 0402 (αγγλικά 01005) πελεκά ~ 33.5mm τετραγωνικό συστατικό
Αναγνώριση εικόνας: τυποποιημένη κάμερα, τετραγωνικό στοιχείο 3mm~74mm, ή 50×150mm
Υψηλής ευκρίνειας κάμερες (όλες προαιρετικές): τετραγωνικό στοιχείο 1.0mm×0.5mm*3~48mm, ή 24×72mm
Ταχύτητα συστατικής τοποθέτησης: τμήματα τσιπ, καλύτεροι όροι: 20,900CPH
IPC9850 17,100CPH, ΤΜΉΜΑ *4, 9,470CPH *5 ΟΛΟΚΛΗΡΩΜΈΝΟΥ ΚΥΚΛΏΜΑΤΟΣ
Ακρίβεια συστατικής τοποθέτησης: αναγνώριση λέιζερ, ±0.05mm (Cpk≧1)
Αναγνώριση εικόνας: ±0.03mm (MNVC±0.04mm)
Τύποι συστατικής τοποθέτησης: μέχρι 160 τύποι
(Μετατρεμμένος στην ταινία 8mm (κατά τη χρησιμοποίηση ενός ηλεκτρικού διπλής διαδρομής τροφοδότη ταινιών)) *6

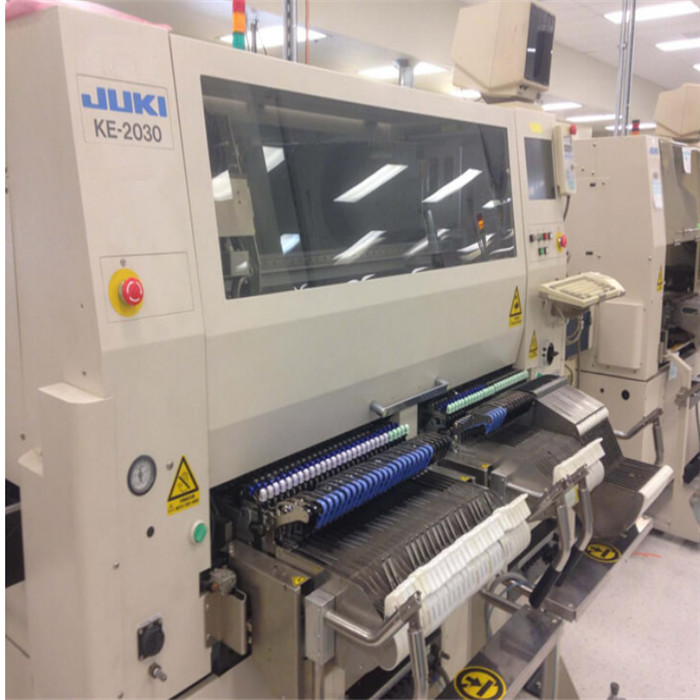

η οδηγημένη εικόνα μηχανών επιλογών και θέσεων παρουσιάζει:
