Η επιλογή των πολυσύνθετων SMT οδηγήσεων μηχανών και η μηχανή θέσεων, βολβός SMD των οδηγήσεων mounter επεξεργάζονται JUKI fx-3RA στη μηχανή
Μηχανή JUKI fx-3RA SMD mounter Προδιαγραφή:
Σειρά: FX σειρά
Μεγάλη η μορφωματική τοποθέτηση μηχανή fx-3RX (ο ηλεκτρικός/μηχανικός τροφοδότης ζωνών μπορεί να χρησιμοποιηθεί στην ίδια μηχανή) μεγάλη ταχύτητα, υψηλής ποιότητας, υψηλής απόδοσης μορφωματική μηχανή τοποθέτησης, βελτιώνει την αποδοτικότητα παραγωγής, δημιουργεί τα υψηλής ποιότητας προϊόντα, και μπορεί να είναι συμβατή με τα προϊόντα σειράς της KE συγκεντρώνεται στις γραμμές παραγωγής, αντιστοιχώ ελαστικά στις διάφορες εφαρμογές παραγωγής
Τμήματα τσιπ: 90,000CPH (0,040 δευτερόλεπτα/τσιπ, ο καλύτερος όρος) 66,000CPH: τσιπ (σύμφωνα με τα πρότυπα IPC9850)
τετραγωνικό στοιχείο 0402 chip~33.5mm
Αναγνώριση λέιζερ: ±0.05mm (±3)
Το κεφάλι τοποθέτησης λέιζερ είναι σε ώρα πτήσης για την αναγνώριση πτήσης
δομή 2 worktables/4 άξονα arms/4 ακροφυσίων τοποθέτησης heads/24
Υιοθετήστε τη γραμμική σερβο μηχανή X-$L*Y άξονα και τον πλήρη κλειστό έλεγχο βρόχων
Μέχρι 240 συστατικά μπορούν να φορτωθούν
Ηλεκτρικό/μηχανικό καροτσάκι αντικατάστασης
Ο βολβός SMD των οδηγήσεων mounter επεξεργάζεται την προδιαγραφή/το πρότυπο όνομα στη μηχανή:
Μεγάλη μορφωματική τοποθέτηση μηχανή fx-3RAL, μηχανή fx-3RAXL μεγάλης μορφωματική τοποθέτησης
Μέγεθος υποστρωμάτων: για το υπόστρωμα Λ (410×360mm)
Για τα λ-ευρέα υποστρώματα (510×360mm) *1
Για XL υπόστρωμα (610×560mm)
Μακρύ υπόστρωμα *1: 800×360mm, 800×560mm
Συστατικό ύψος: προδιαγραφή 6mm
Συστατικό μέγεθος: προσδιορισμός λέιζερ, 0402 (αγγλικά 01005) ~ 33.5mm
Ταχύτητα συστατικής τοποθέτησης
(Τμήματα τσιπ): Καλύτεροι όροι, 0.040s/chip (90,000CPH) *2
IPC9850 66,000CPH*2
Ακρίβεια συστατικής τοποθέτησης: αναγνώριση λέιζερ, ±0.05mm (±3)
Τύποι συστατικής τοποθέτησης: μέχρι 240 τύποι (που μετατρέπονται στην ταινία 8mm (κατά το χρησιμοποίηση ενός ηλεκτρικού διπλής διαδρομής τροφοδότη ταινιών))

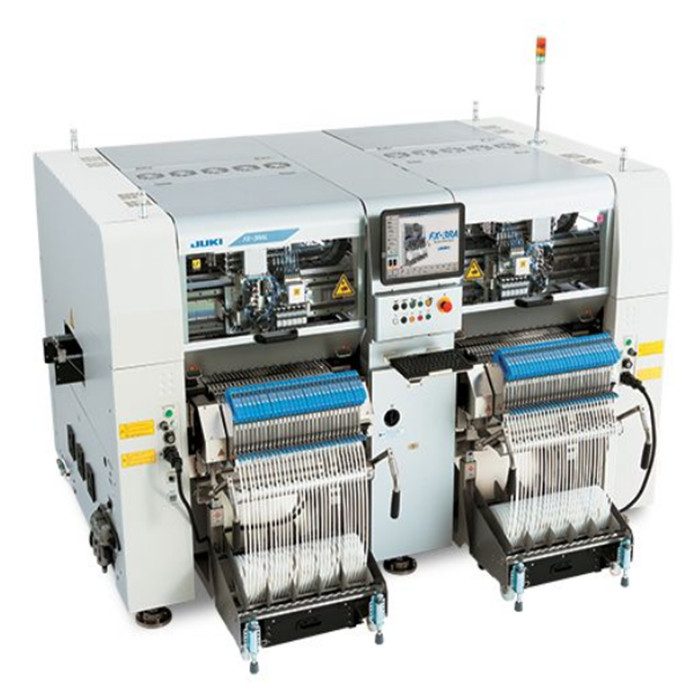

Η εικόνα fx-3RA μηχανών JUKI SMD mounter παρουσιάζει:
