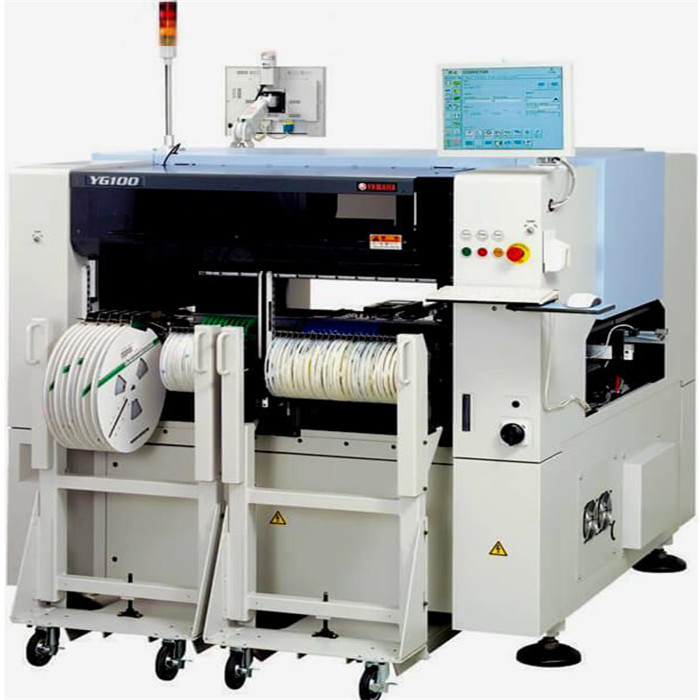

η ηλεκτρονική πλήρης αυτόματη υψηλή ταχύτητα μηχανών γραμμών παραγωγής SMT χρησιμοποίησε την επιλογή και τοποθετεί το τσιπ Mounter YG100 Yamaha μηχανών
Είμαστε smt προμηθευτής υποστήριξης για τα μέρη μηχανών smt και τροφοδότης εξοπλισμού .such as, ακροφύσιο, ράφι εξελίκτρων κάρρων αποθήκευσης τροφοδοτών smt, smt λίπος, αναμίκτης κολλών ύλης συγκολλήσεως, smd αντίθετος, θερμικό profiler KIC, smt ταινία και ούτω καθεξής.
Επίσης μπορεί να υποστηρίξει μερικά αρχικά μέρη της επισκευής μηχανών.
1. Πλεονεκτήματα της μηχανής τοποθέτησης YAMAHA YG100:
Τοποθετώντας σειρά από 01005 μικροϋπολογιστής-συστατικά (ίντσας) στα τμήματα 45mm.
Αντιστοιχία στο μεγάλο μέγεθος L510xW440mm υποστρωμάτων.
96 είδη μεγάλων συστατικών ποικιλιών.
Ταχύτητα μπαλωμάτων: 24000 CPH (0,15 seconds/CHIP)
Τοποθετώντας ακρίβεια: (μ+3) ±0.03mm/CHIP
Επανάληψη (3ς): ±0.03mm/CHIP
Τοποθετώντας μέγεθος PCB: L50×W50mm~L510×W440mm
Ζώνη συστατικών τύπων που συσκευάζει: 120 τύποι (που μετατρέπονται στην ταινία 8mm)
2. Παράμετροι της μηχανής τοποθέτησης YAMAHA YG100:
Τμήματα SMD: 0402 (ΚΚ) - SOP τμημάτων 45MMX45MM SOJ PLCC QFP BGA
Τα τμήματα SMD μπορούν να τοποθετηθούν 100 είδη (8MM)
Μέγεθος Mounter: L1650XW1562X1470
Προδιαγραφή και λεπτομέρειες Yamaha YG100 όπως επόμενες:
1) Μέγεθος πινάκων: Μ-τύπος: L460xW330 ~ L50xW50mm/t = 0,4 3.0mmL-τύπος ~:
Τα L460xW440 ~ L50xW50mm/t = 0,4 ~ 3.0mm * sATS χρησιμοποιούν: L460xW440 ~ L50xW50mm
2) Τοποθετώντας ταχύτητα: Τσιπ: 0,15 πρότυπα δευτερολέπτων/εξαρτημάτων/32mm QFP: 1,70 δευτερόλεπτα/εξαρτήματα 3)
IPC9850 όροι: 17700CPH, τσιπ: 0,20 δευτερόλεπτα/εξαρτήματα
4) Τοποθετώντας ακρίβεια: Τσιπ: ± 0.05mm (3ς)/QFP: ± 0.05mm (3ς)
5) Τοποθετώντας γωνία: (μονάδες 0.01±180°)
6) Υποστηριγμένα συστατικά: 0402 SOP, SOJ, 84 καρφίτσα PLCC, 0.5mm ρίχνουν QFPBGA,
CSP31mm, συνδετήρας 100mm, υποδοχή ολοκληρωμένου κυκλώματος.
7) Ύψος μερών εξοπλισμού: 15mm
8) Μέθοδοι προσδιορισμού μερών: ψηφιακό σύστημα πολυ-καμερών φωτισμού πολυ-γωνίας (34 εικονοκύτταρα),
πολυ-γωνία που ανάβει το καλό σύστημα εικόνας (79 εικονοκύτταρα).
9) Λογισμικό λειτουργίας: YGOS (τρόπος FullLine, OnLineHelp, πλούσια εξαρτήματα και εσωτερικά όργανα)
10) Λογισμικό βελτιστοποίησης: Βασικές υπηρεσίες (αριθμοί κεφαλιών και τροφοδοτών,
Αυτόματα διευκρινισμένος από τον εφαρμοστή)
11) Λογισμικό τηλεχειρισμού: Επιλέξτε (σε απευθείας σύνδεση και σε μη απευθείας σύνδεση λειτουργίες διαθέσιμες
12) Λιμένας επικοινωνίας: (Ethernet έχει Lan&RS232C)
13) Συσκευή ασφάλειας: Επικεφαλής συσκευή προστασίας σύγκρουσης σε δύο τρόπους: SoftLimit και HardLimit.
Ο διακόπτης CoverInterlock χρησιμοποιείται για το κεφάλι και την πρόληψη σύγκρουσης.
14) Παροχή ηλεκτρικού ρεύματος: εναλλασσόμενο ρεύμα 416~200V, V± 10%, 50/60Hz, 4.8kVA 3 φάσης
15) Παροχή αέρα: 5.5kg/(DryAir)/140/min
16) Μέγεθος και βάρος: 1,650 (L) x1,562 (W) x1,850 (Χ) χιλ.
17) Βάρος: 1,630kg
