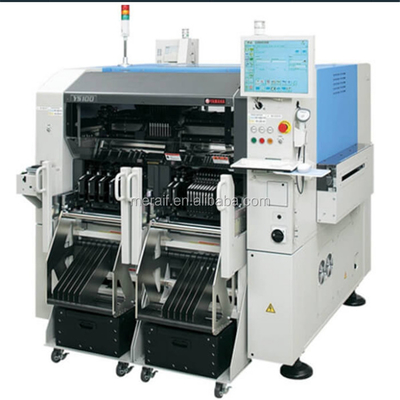

Η αυτόματη επιλογή των οδηγήσεων YAMAHA SMT MOUNTER Ys100 Yamaha YS100 και η μηχανή θέσεων πελεκούν και ο πυροβολισμός ολοκληρωμένου κυκλώματος

Προδιαγραφή YAMAHA SMT MOUNTER Ys100

Χάρι σε μια ενιαία ακτίνα τοποθέτησης υψηλής ακρίβειας που φέρνει οκτώ ανεξάρτητα ζ-σερβο ελεγχόμενα κεφάλια, το YS100 παρέχει μια τέλεια ισορροπία μεταξύ του τσιπ και του πυροβολισμού ολοκληρωμένου κυκλώματος. Είναι διαθέσιμο σε δύο εκδόσεις: ένας με ένα πετώντας κεφάλι αλλαγής ακροφυσίων (FNC) για όταν πολλές αλλαγές ακροφυσίων είναι αναγκαία και υψηλή παραγωγή είναι σημαντικός, άλλος με ένα έξοχο λεπτό κεφάλι (SF) για τη χρήση με μια ευρύτερη συστατική σειρά συμπεριλαμβανομένου QFPs, συνδετήρες και ψηλά συστατικά.

Με τα ποσοστά τοποθέτησης μέχρι τα τμήματα 19.6k ανά ώρα, το YS100 είναι γρήγορο. Η ακρίβεια τοποθέτησης είναι 30 μικρά για τα ολοκληρωμένα κυκλώματα. Χειρίζεται ένα ευρύ φάσμα των συστατικών από 0.4x0.2 χιλ. (01005) στους μεγάλους συνδετήρες (100x45 χιλ.), την λεπτός-πίσσα και τα συστατικά μέχρι 15 χιλ. ψηλές. Το YS100 κρατά ψηλά σε 126 δένει τις θέσεις σίτισης με ταινία.
Κύρια οφέλη
Το τυποποιημένο YS100 έρχεται με τα χαρακτηριστικά γνωρίσματα λογισμικού και υλικού να βελτιώσει την ποιότητα των προϊόντων, να αυξήσει την αποδοτικότητα παραγωγής, να κοντύνει τους χρόνους NPI και μεταστροφής και μειώνει τη συντήρηση, που περιλαμβάνει:
Ευφυείς ηλεκτρικοί τροφοδότες
Ζ-σερβο ελεγχόμενα κεφάλια τοποθέτησης για το ακριβές πίεση-ελεύθερο συστατικό μοντάρισμα
Αυτόματη ρύθμιση πλάτους και πάχους πινάκων για τη γρήγορη μεταστροφή
Αυτόματος καθαρίζοντας σταθμός ακροφυσίων
Η αυτόματη θερμοκρασία ανατροφοδοτεί για να αντισταθμίσει τις παραλλαγές θερμοκρασίας
Καθοδηγητική λειτουργία αποκατάστασης που εξαλείφει την ανάγκη να αφαιρεθεί και να καθαριστεί το PCB
Δείκτες τροφοδοτών που διευκολύνουν την εύκολη οργάνωση και μειώνουν την οργάνωση τροφοδοτών
Διπλό σύστημα υποστήριξης πινάκων για το χρόνο μεταφοράς πινάκων
Κόπτες ταινιών

Χειρισμός μεγάλης τοποθετώντας ικανότητας
25,000CPH (αντίτιμο 0.14sec/CHIP: βέλτιστος όρος)
+/--50μm (ΤΣΙΠ),
+/--30μm (QFP) τοποθετώντας
απόλυτη ακρίβεια σε πλήρους απασχόλησης λειτουργία
Χειρίζεται ένα ευρύ φάσμα των συστατικών από 0402 τσιπ σε W45xL100mm ή των λιγότερων συστατικών και με τους μακριούς συνδετήρες
Ικανός τα τμήματα ύψους 15mm
Εφαρμόσιμος στο μεγάλο PCB μεγέθους (L510mm Χ W460mm)
Ενσωματωμένος κόπτης ταινιών διαθέσιμος ως επιλογή
Συμμόρφωση και με την οδηγία μηχανημάτων και με την οδηγία EMC
