Μηχανή SAKI BF-πλανήτης-Χ SAKI BF-πλανήτης-ΧΙΙ 2$ο AOI SAKI AOI

Πρότυπο

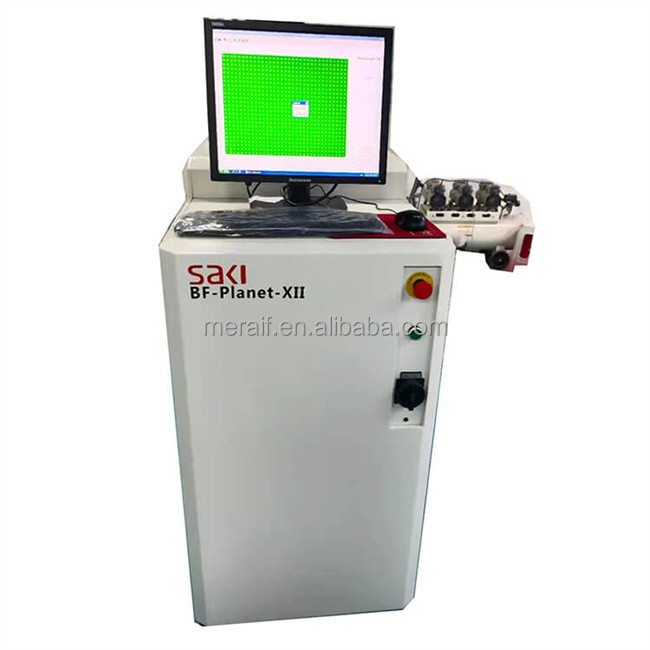

SAKI 2$ος AOI BF-πλανήτης-ΧΙΙ

Ψήφισμα

10μm

Μέγεθος πινάκων

50×60 - 250×330mm, 2×2.4 - 10×13in.

Πάχος πινάκων

0.6 - 3.2mm, 24 - 126mils

Στρέβλωση πινάκων

+/--2mm, 79mils

Εκκαθάριση PCB

Κορυφή: 40mm, 1.57in. Κατώτατο σημείο: 40mm, 1.57in

Συστατική υποστήριξη

Διαθέσιμος για 0 - 359°rotation (μονάδα 1°)

Κατηγορίες επιθεώρησης

Η παρουσία/η απουσία, μη ευθυγράμμιση, ταφόπετρα, αντιστροφή, πολικότητα, γέφυρα, ξένο υλικό, απουσία ύλης συγκολλήσεως, ανεπαρκής ύλη συγκολλήσεως, ανύψωσε το μόλυβδο, ανύψωσε το τσιπ, ατέλεια andFillet. Κάθε όνομα ατέλειας μπορεί να είναι αλλαγμένη freelyby λειτουργία συστημάτων.

Διακριτικότητα Time*1 *2

Περ. 18sec. (250×330mm)

Ανίχνευση Time*1 εικόνας

Περ. 9sec. (250×330mm)

Κάμερα (επεξεργασία εικόνας)

Κάμερα χρώματος CCD γραμμών

Φωτισμός

Σύστημα φωτισμού οδηγήσεων

Μέθοδος μεταφορέων μεταφοράς

Επίπεδη μεταφορά ζωνών

Ύψος μεταφορέων μεταφοράς

900+/20mm, 36+/0.8in

Ρύθμιση πλάτους μεταφορέων μεταφοράς

Χειρωνακτικός

Λειτουργικό σύστημα

Αγγλική εκδοχή παραθύρων XP

Προαιρετικό σύστημα

BF-συντάκτης/BF-RP1/BF-όργανο ελέγχου/BF-άποψη

Προαιρετικός

2$α αναγνώριση γραμμωτών κωδίκων, εκτυπωτής περιοδικών, αυτόματη ρύθμιση πλάτους μεταφορέων μεταφοράς

Απαίτηση ηλεκτρικής δύναμης

Ενιαία φάση ~100 - 120V/200 - 240V +/-10%, 50/60Hz, 500VA

Απαίτηση αέρα

0.5MPa, 5L/min (ANR), 73PSI, 0.18CFM

Περιβάλλον χρήσης

15°C (59F) - 30°C (86F)/15 - 80% RH

(Non-condensing)

Επίπεδο θορύβου

57.5dB

Διαστάσεις W Χ Δ Χ Χ

600 × 915 × 1270mm,

24 × 36 × 50in

Βάρος

Περ. 275kg, 607lbs

*1 εάν το μέγεθος PCB είναι μικρότερο από 250x330mm, ο χρόνος εικόνας scannig θα είναι πιό σύντομος από αυτό εκτιμεί.

*2 συμπεριλαμβανομένου του χρόνου ανίχνευσης εικόνας.
